Node

Yleistä

Qosium Node on itsenäinen mittalaite, jota usein kuitenkin käytetään osana laahempaa Qosium-mittausjärjestelmää. Alustana toimii pienikokoinen ja suorituskykyinen teollisuus-PC, joka sietää karkeampiakin olosuhteita. Node kätkee sisäänsä Qosium-ohjelmistot pysyvällä lisenssillä. Selainpohjaisen käytöliittymän avulla niin mittausten kuin itse laitteenkin hallinta on helppoa.

Qosium Noden pääkäyttötapa on luoda mittauspiste paikkaan, jonne ei ole mahdollista asentaa Qosium-ohjelmistoja. Qosium Node voi toimia myös aktiivisena osana verkkoa vaikka sovelluspalvelimena. Lisäksi sitä voi käyttää verkkoemulaattorina erilaisissa testiasetelmissa luomaan hallittuja ongelmia yhteyteen.

Laitteesta on kaksi versiota. Molemmat sisältävät Qosiumin peruspaketin, mutta toinen myös Qosium Storagen. Laitteeseen on tarjolla monenlaisia lisätarvikkeita, kuten GNSSGlobal Navigation Satellite System
A general term under which all the different global satellite navigation systems (e.g., GPS, GLONASS, Galileo, BDS) fall.-laite paikannukseen ja tarkkaan ajastukseen, erilaisia kiinnikkeitä ja kätevä kuljetuslaatikko.

Ominaisuudet

Mallit

QMNO-010

Perusmalli

QMNO-011

Laitteistoltaan kuin QMNO-010, mutta sisältää tuplamäärän muistia ja tallennustilaa
Qosium Storage pysyvällä lisenssillä

Ohjelmistot

Käyttöjärjestelmä: Linux (Yocto)
Qosium Probe (pysyvä lisenssi)
Qosium Storage (vain QMNO-011)
Qosium Scopemon
Qosium Scope Lite
Qosium Noden hallintasovellus
SSH-palvelin: Mahdollinen liityntätapa
OpenVPN: Mahdollinen liityntätapa
Iperf3: Testiliikenteen luontiin

Hallintasovellus

Web-käyttöliittymä
Qosium-ohjelmistopäivitysten hallinta
Qosium Proben parametrisointi ja tilatieto
NTPNetwork Time Protocol
A very common protocol for synchronizing the clocks of devices across a network.:n parametrisointi ja tilatieto
PTPPrecision Time Protocol
A protocol for synchronizing the clocks of devices across a network. The reached synchronization accuracy is typically considerably better than with NTP.: n parametrisointi ja tilatieto
Laitteen tila
Verkkorajapintojen tila ja asetukset
Qosium Scopemonin parametrisointi, hallinta ja tila
Yksinkertaiset verkkotestit
GNSS-parametrisointi ja tila
Optio: Verkkoemuloinnin ohjaus

Laitteiston toimintoja

Automaattisesti päälle
Ohjelmoitavat LEDit
Vaihdettava RTC-paristo
Trusted Platform Module (TPM)
Wake-on-LAN
Wake-on-timer
Virtanapin ohittaminen mekaanisesti

Laitteisto

Suoritin: Intel Celeron J3455
Keskusmuisti: QMNO-010: 8 Gt, QMNO-011: 16 Gt
Tallennustila (SSD, M.2): QMNO-010: 64 Gt, QMNO-011: 128 Gt

Mekaaniset piirteet

Kotelointi: Alumiinia
Koko: 112 x 84 x 34 mm
Paino: 350 g (ilman laajennuskortteja)
Jäähdytys: Kotelo jäähdyttimenä ilman tuulettimia

Verkkoyhteydet

2 x 1 Gbit/s Ethernet
1 x 1 Gbit/s Ethernet (PoE)
Optio: IEEE 802.11ac + BT 4.2
Optio: Matkapuhelinverkkomodeemi

Muita liitäntöjä

2 x USB 2.0, 3 x USB 3.0
RS232-sarjaportti (esim. GNSS-kellon PPSPulse per second
A square-like electrical signal that is used in accurate clock synchronization-signaalille)
Micro SD -pistoke

Isku- ja tärinäkestävyys

MIL-STF-810G:n mukainen
Värähtelytesti: IEC TR 60721-4-7:2001+A1:03, Class 7M1, menetelmä IEC 60068-2-64 (2 kHz saakka, 3-akselia)
Iskutesti: IEC TR 60721-4-7:2001+A1:03, Class 7M1, menetelmä IEC 60068-2-27 (15 G, 6 suuntaa)

Käyttöympäristö

Lämpötila-alue: -20 … +70⁰ C
Suhteellinen kosteus: 5 % … 95 %
Pölysuojat käyttämättömiin liitäntöihin

Tehonsyöttö

Käyttöjännite: 9 - 36 V DC
Tehonkulutus: 5 – 15 W
Oma virtalähde (sisäkäyttöön)
PoE-käyttö

Ääniominaisuudet

Piiri: Realtek ALC1150
Linjatason ulostulo, stereo (3,5 mm)
Linjatason sisääntulo, stereo (3,5 mm)
HDMI & DP audio

Luo omia ohjelmia

Python3, Perl
C/C++, Qt5 SDK
Muut kielet: kysy tuestamme!

Vapaasti asennettavat ohjelmistot

Qosium Scope
Qosium Scopemon

Kiinnitys

Optio: VESA- / seinäkiinnitysrauta
Optio: DIN-kiskon sivukiinnike
Optio: DIN-kiskon takakiinnike

Näyttöliitännät

Mini DP 1.2 (maksimi: 4k @ 60 Hz)
HDMI 1.4 (maksimi: 4k @ 30 Hz)

Takuu ja tuki

Laitteen takuu: 4 vuotta
Kaitotekin ohjelmistotuki ja päivitykset sovitun ajan

Lisätarvikkeet

Qosium Noden mukana tulee aina virtalähde. Lisäksi saatavilla on useita erilaisia tarvikkeita:

GNSS-laite paikannukseen ja ajastukseen (pienikokoinen, säänkestävä, 5 m kaapeli ja magneettipohja)
IEEE 802.11ac & BT 4.2 -moduuli + 2 antennia
Minisarja-DB-9 -muunninkaapeli (tarvitaan esim. GNSS-laitteen kanssa)
DC-kaapeli (suora virransyöttö)
VESA-kiinnike
DIN-kiskokiinnike taakse
DIN-kiskokiinnike sivulle
Matkapuhelinverkkomodeemi

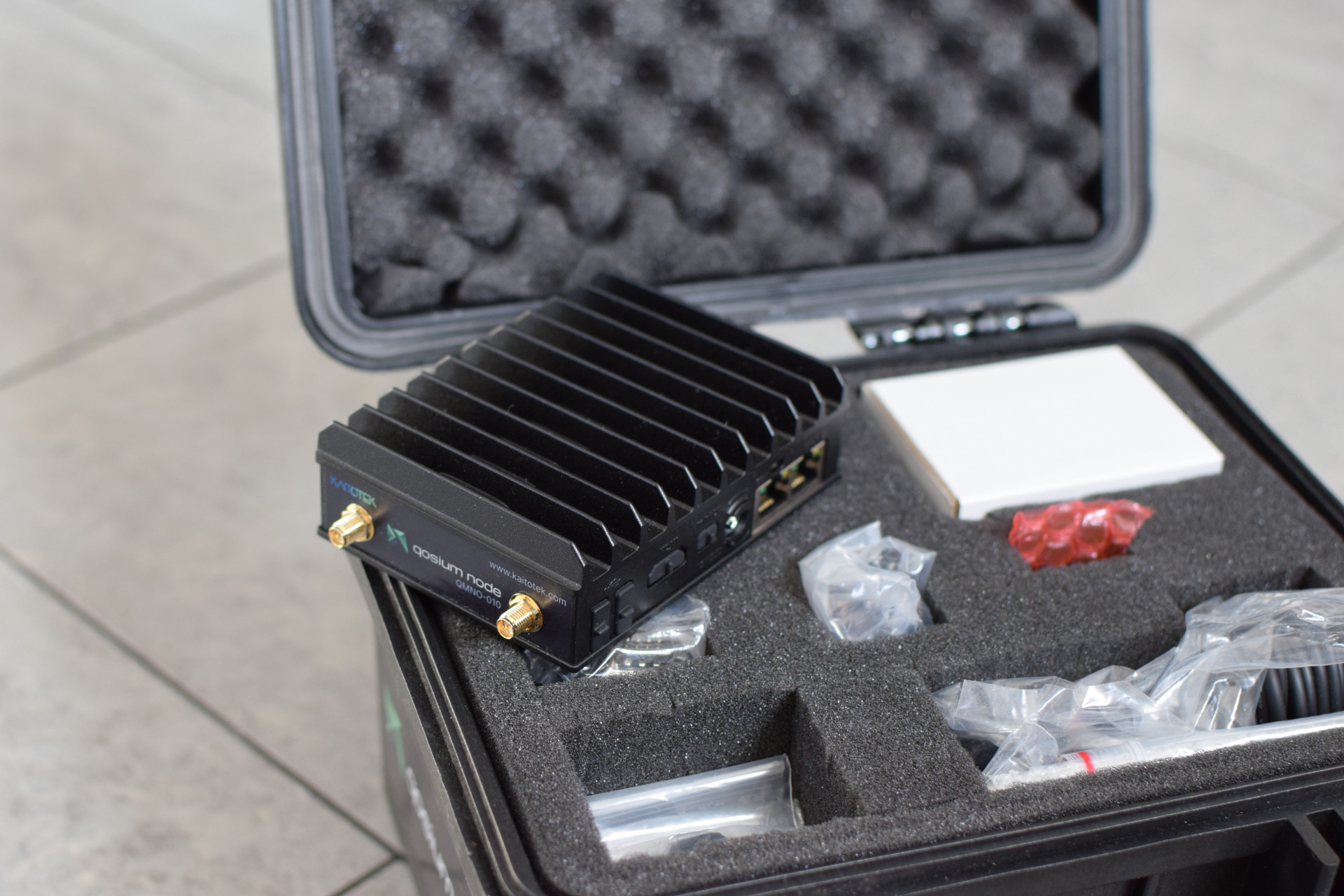

Mukautettu ja tiivis työkalulaatikko (kuljettaa kätevästi kaksi Qosium Nodea tarvikkeineen)

Käyttötapausesimerkkejä

Qosium Nodea voi käyttää monella tavalla. Tässä esitellään muutamia yleisiä esimerkkejä korkealla tasolla.

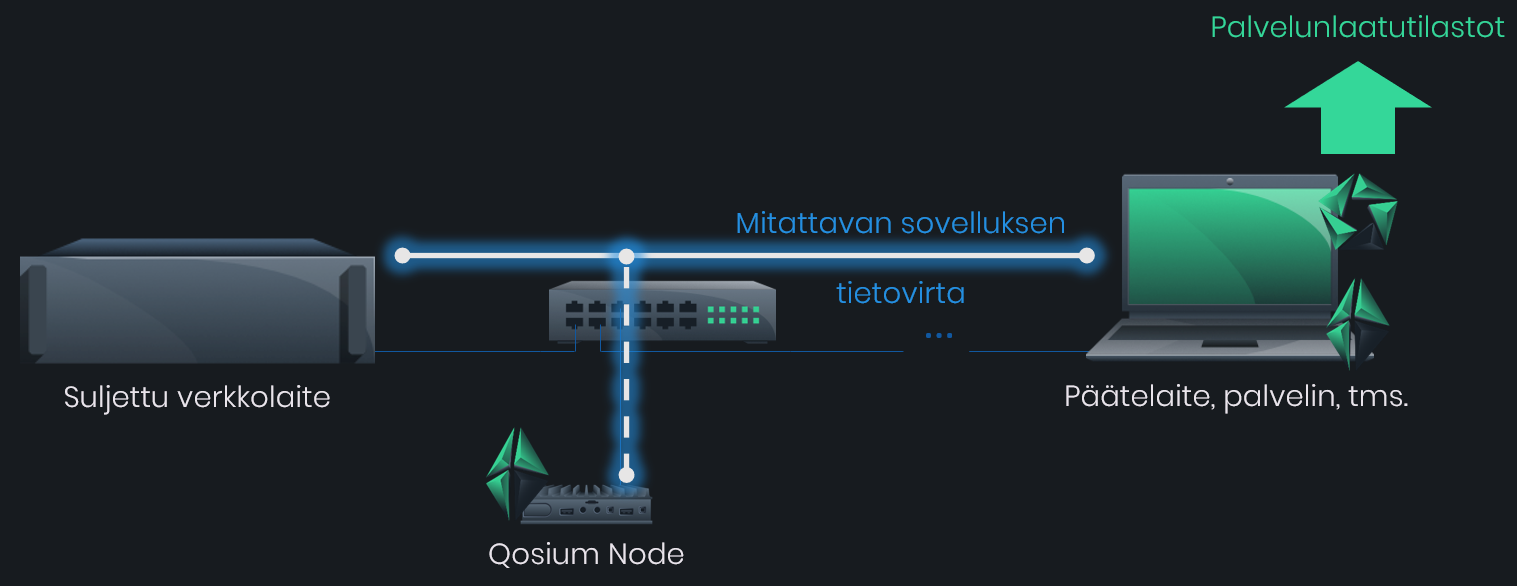

Yleensä Qosium Nodeja käytetään osana mittausjärjestelmää, jossa on myös Qosium-ohjelmistoasennuksia. Nodella luodaan mittauspiste paikkaan, johon ohjelmistoja ei voi asentaa. Voi olla esimerkiksi, että verkossa on kiinnostava laite, mutta se on suljettu ulkopuolisilta ohjelmistoasennuksilta. Kyseessä voi olla myös jokin kohta verkosta tai vaikka kokonainen verkko. Paras tapa kytkeä Node on peilata sille läheisestä kytkimestä kiinnostavaa liikennettä mitattavaksi.

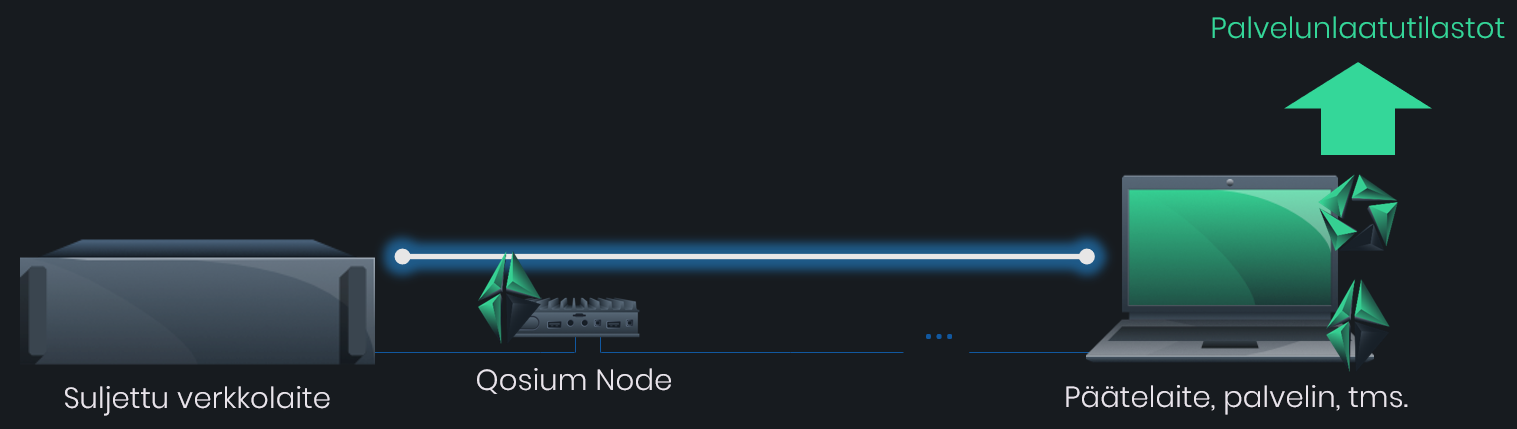

Mikäli peilaava kytkentä ei ole mahdollinen tai käytännöllinen, Qosium Node voidaan kytkeä sillaksi suoraan laitteiden väliin. Tämä kytkentätapa mahdollistaa myös Noden käyttämisen verkkoemulaattorina. Qosium Node voi täten olla osa esimerkiksi laboratoriotestiasetelmaa, jossa Nodella luodaan yhteyteen tahallisia ja hallittuja ongelmia.

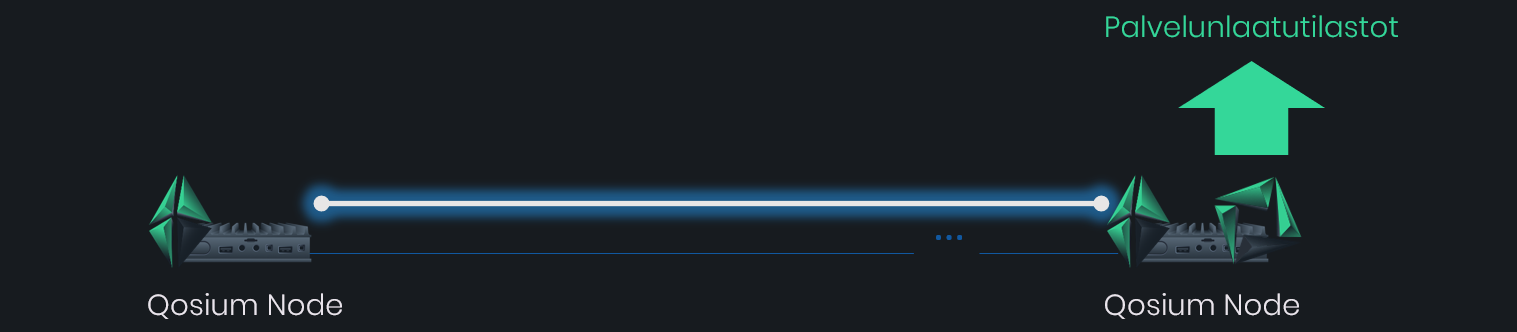

Koska Qosium Node on täysiverinen tietokone, voi se toimia myös päätelaitteena tai vaikka kevyenä palvelimena aktiivisena verkon osana mahdollistaen samalla tarkan mittauksen ja monitoroinnin. Mittauksia voi tehdä myös pelkästään Nodeja käyttäen.

Lue Qosium Noden käytöstä lisää dokumenttiosiostamme.
