Qosiumin käyttö on yleensä joko käsin tehtävää mittausta tai automaattista monitorointia. Mittaaminen voi olla esimerkiksi kenttätestejä langattoman verkon suorituskyvyn selvittämiseksi, tuotekehityksen aikana tapahtuvaa uuden palvelun toiminnan selvittämistä, verkko-ongelmien vianetsintää, tai vaikka verkkolaitteen suorituskyvyn varmentamista.
Mittausten hallinta
Mittauksia hallitaan Qosium Scopella. Se on Qosiumin mittausohjaimista kattavin, kyvykäs reaaliaikainen analysaattori, käsin tehtäviin täsmämittauksiin.
Qosium Scopella parametrisoit ja ajat mittauksia, keräät tuloksia sekä visualisoit niitä monin eri tavoin. Monista ammattityökaluista poiketen käyttö on intuitiivista ja useimmat mittaukset syntyvät parilla hiiren napautuksella. Scope tallentaa parametrien mukana kaiken käyttöliittymäänkin liittyvän ikkunakokoja myöten, joten voit jatkaa mittauksia juuri siitä, mihin jäit. Scopesta on hyötyä myös mittauskampanjan jälkeen: voit syöttää sille aiemmin mitattuja tuloksia ja hyödyntää tarkastelussa sen kattavia visualisointiominaisuuksia.
Tulosten analysointi
Mittaustuloksia analysoidaan Qosium Scopella tyypillisesti reaaliajassa mittauksen aikana korkealla tasolla ja tarkempi analyysi tehdään jälkikäteen. Tuloksia voi visualisoida monin tavoin: mittareilla, kuvaajina, väreinä kartalla, palkkeina ja tarkkoina numeerisina arvoina. Tarkastelun voi tehdä keskiarvoina haluamallaan näytevälillä, ja mikäli jotain kiinnostavaa löytyy, voi keskiarvotuloksista porautua suoraan kiinnostavan kohdan pakettikohtaisiin laatutuloksiin. Koska kaikilla Qosium-järjestelmän työkaluilla on käytössään sama tulostiedostomuoto, voi Scopella analysoida myös muilla mittausohjaimilla (Qosium Scope Lite ja Qosium Scopemon) suoritettujen mittausten, sekä Qosium Storagesta ladattuja, tuloksia.
Kuvaajat ja mittarit
Tarkasteltaessa tuloksia kuvaajina näet, miten suureet ovat kehittyneet mittauksen aikana. Mittarit taas ovat havainnollisimpia näyttämään nykytilannetta. Tulokset, kuten viive, jitteri, liikenteen määrä ja pakettihäviöt, mitataan ja visualisoidaan aina erikseen lähetetylle ja vastaanotetulle liikenteelle. Voit valita helposti, mitä suureita haluat visualisoitavan.
Käyrien ja mittareiden visualisointi on rakennettu muokattaviin tulosnäkymiin. Voit luoda niitä tarvittavan määrän, nimetä ne havainnollisesti ja asetella niihin juuri tarvitsemasi mittarit tai käyrät haluamallasi tavalla.
Lämpökartta
Kun mittauksissa on mukana paikkatieto, Qosium Scope tarjoaa mahdollisuuden visualisoida minkä tahansa lukuisista tilastoista karttapohjalle. Palvelunlaadullinen lämpökarttanäkymä on visualisoinnin helmi, joka on erinomainen työkalu etenkin ajotesteissä kentällä. Heikon ja hyvän suorituskyvyn värirajat ovat käyttäjän säädettävissä. Lämpökartta voidaan siis piirtää juuri mitattavan sovelluksen näkökulmasta: esimerkiksi kuinka paljon viivettä se kestää.
Kartan päälle voi kiinnittää kuvia, kuten esimerkiksi rakennusten pohjapiirroksia. Kartta on myös vuorovaikutteinen, sillä se tarjoaa mahdollisuuden syöttää paikkatietoa käsin mittauksen aikana pelkällä hiirenpainalluksella. Tämä on hyödyllinen piirre etenkin sisätilamittauksissa, joissa tarkan paikkatiedon saaminen automaattisesti on usein haasteellista. Lämpökartan piirtotapaa voi muokata monin eri tavoin. Myös karttatyylejä on tarjolla useita: perustyylistä eksoottiseen Kaitotek-tyyliin. Yhteensä tyylejä on tarjolla tällä hetkellä kuusi erilaista, joista varmasti löytyy mieleinen haluttuun käyttötarkoitukseen.
Liikennevuot järjestykseen

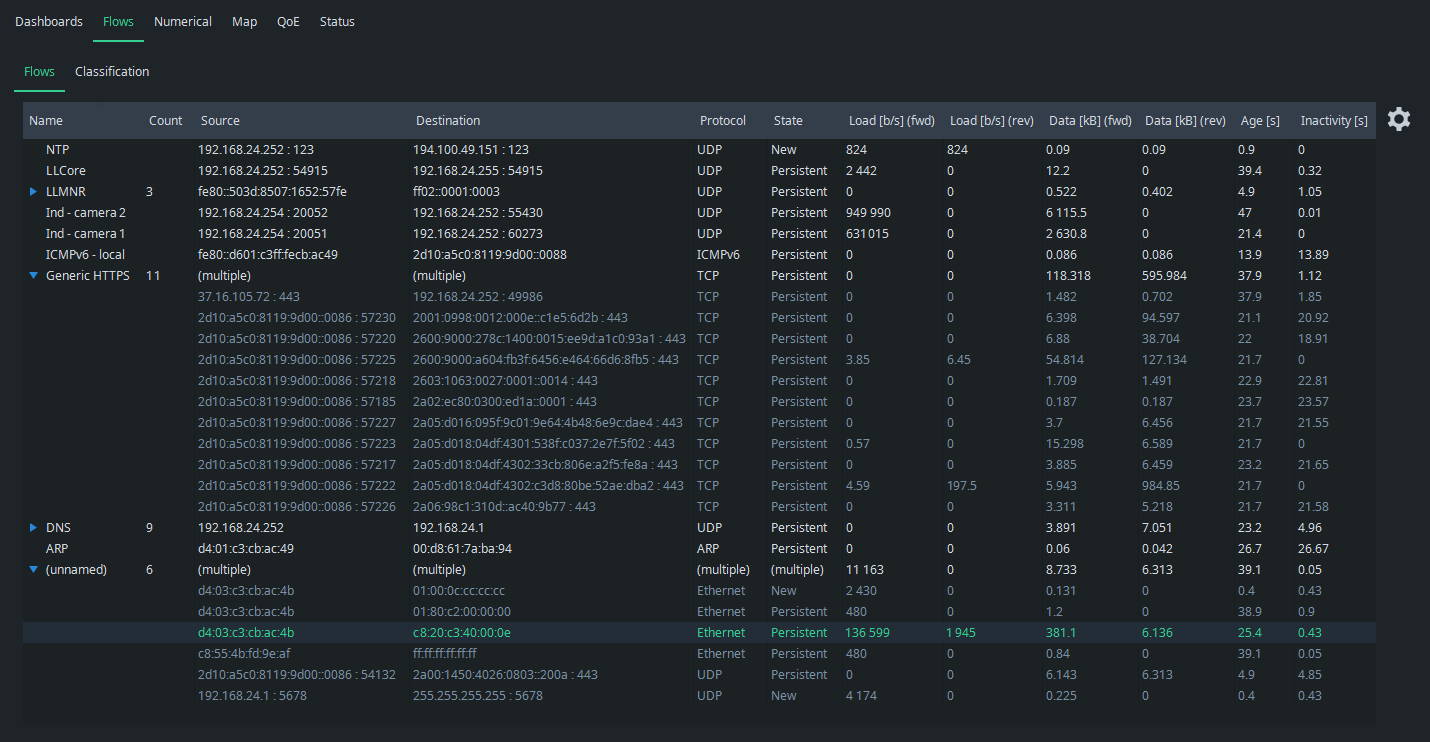

Aina ei ole tarpeen mennä palvelunlaatutasolle, vaan voi olla kiinnostavampaa purkaa liikenne osiin: millaisista liikennevoista kokonaisliikenne koostuukaan. Qosiumin vuoanalysaattori vastaa tähän tarpeeseen. Näet muun muassa:
mistä liikennevirrat alkavat ja mihin ne päättyvät,
mitä protokollia on käytössä,
millaista kuormitusta vuot aiheuttavat ja
kauanko ne ovat kestäneet.
Vuoanalysaattorilla on myös palvelunlaadunmittausta tukeva rooli, sillä voit tarkistaa nopeasti, mitä liikennevoita mittauksessa on mukana.
Yksi keskeisimmistä piirteistä on liikennevoiden nimeäminen, joka tuo ensisilmäyksellä kaaokselta näyttävään listaan järjestelmällisyyden. Voit nimetä liikennevoita monilla eri kriteereillä. Saman kriteerin täyttävät vuot ryhmittyvät kätevästi yhden nimikkeen alle. Näet nopeasti, onko esimerkiksi tuotantoverkon liikenneprofiili oletuksen mukainen.
Liikennevuoanalysaattori on kuin erillinen työkalu työkalun sisällä. Se ei ole pelkkää reaaliaikaa, vaan voit myös palata ajassa taaksepäin katsomaan, mitä jossain kohdassa mittausta tapahtui liikennevirtojen kannalta. Näin Qosium poistaa tarpeen ottaa raskaita täysiä pakettikaappauksia liikenneanalyysiä varten. Pakettikaappaukset voidaan rajoittaa niihin harvoihin tilanteisiin, kun on todellinen tarve päästä analysoimaan yksittäisten datapakettien sisältöä.
Vuomonitoroinnissa on myös vahva sidos tietoturvaan: onko näkyvissä jotain epäilyttäviä liikennevirtoja. Kun kaikki tunnetut vuot on nimetty, uusi ja tuntematon liikenne paljastuu vuoanalysaattorissa heti.

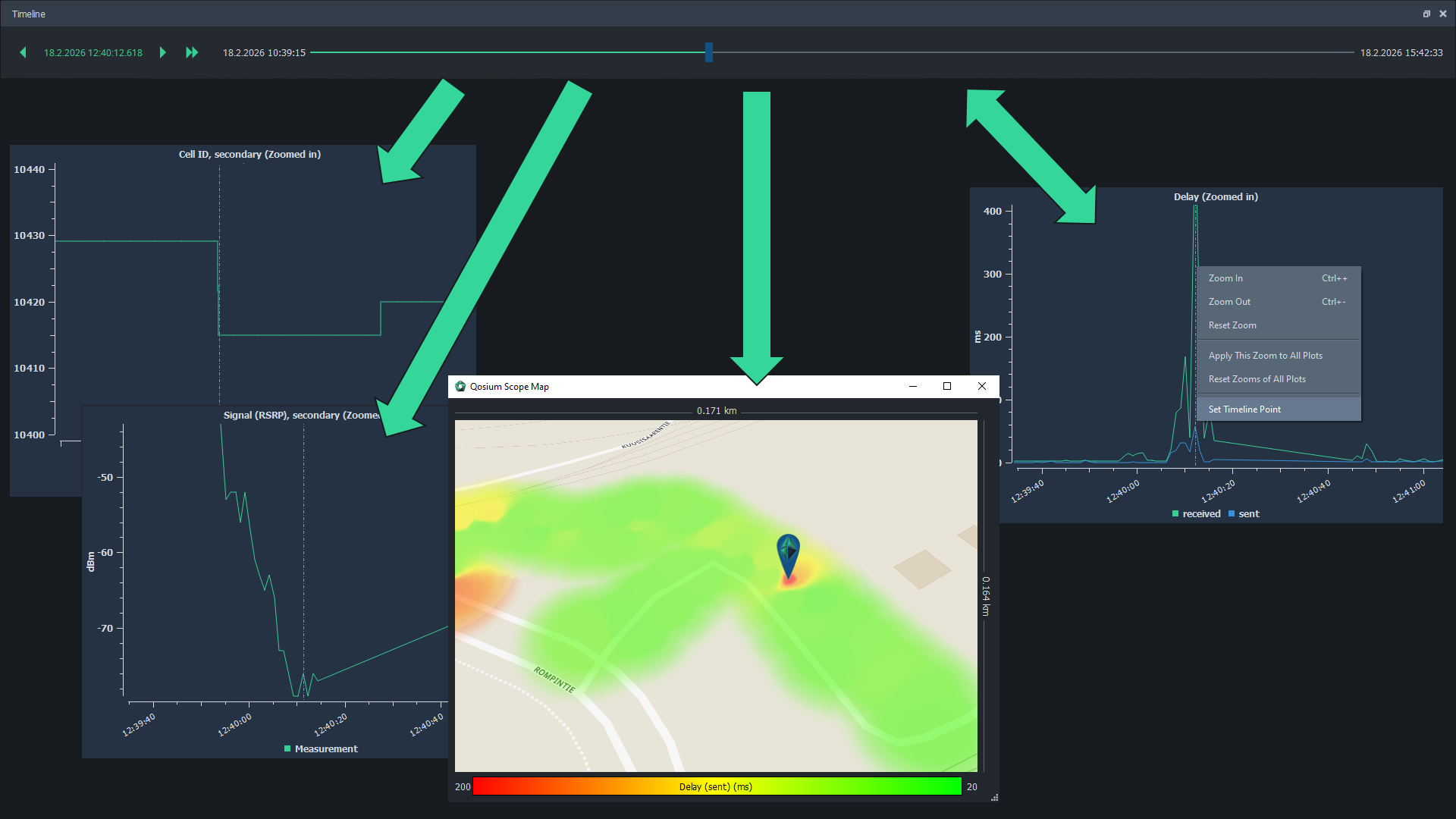

Qosium Scopen aikajana on tehokas työkalu: pystyt linjaamaan sen avulla mielenkiintoisia tapahtumia. Kun asetat aikajanan tiettyyn kohtaan yhdessä kuvaajassa, se asettuu samaan ajanhetkeen jokaisessa kuvaajassa. Linjaaminen jatkuu myös kartan puolelle ja numeerisiin tuloksiin. Voit esimerkiksi tarkistaa, mikä oli signaalivoimakkuus juuri silloin, kun viivepiikki havaittiin ja missä tukiasemasolussa oltiin kiinni. Kartalta näet tarkan kohdan, missä tämä tapahtui.
Aikajanalla pääset käsiksi myös vuoanalysaattorin historiatietoon. Jos vaikkapa havaitset voimakkaan dataliikennepiikin, voit aikajanan avulla siirtyä vuotuloksiin katsomaan, mitkä liikennevuot piikin aiheuttivat.
Laatupalkkeja esittelyihin

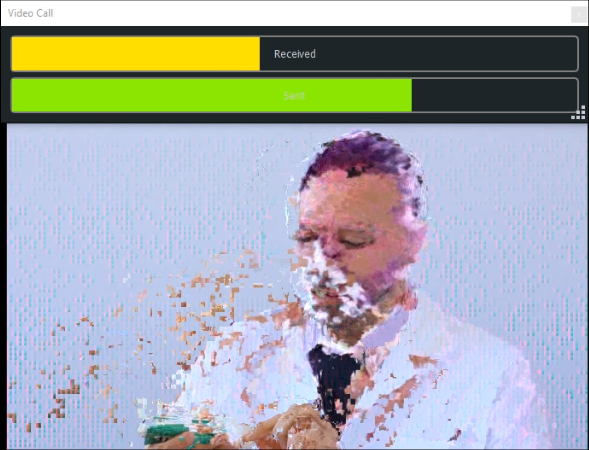

Tarkkojen mittausten lisäksi Qosium Scopea käytetään paljon teknisissä demonstraatioissa. Tähän tarkoitukseen soveltuu erinomaisesti Scopen palvelukokemuspalkit, jotka voi tuoda tarkasteltavan sovelluksen viereen tai vaikka päälle läpinäkyvinä. Voit esimerkiksi kahdella näytöllä havainnollistaa, kuinka uusi tutkittava viestintätekniikka tarjoaa erinomaisen laadun, kun taas vanhempi tekniikka silminnähden ja mitatusti tökkii samoissa olosuhteissa.
Tulokset talteen
Kaikkia tulostyyppejä voi tallentaa paikallisesti tiedostoihin ja tiedostoista voi myös lukea aiemmin mitattuja tuloksia analysoitavaksi. Yksi Qosiumin piirteistä (valinnainen) on täyden pakettikaappauksen tekeminen mistä tahansa Qosium Probella varustetusta etäpisteestä. Kaapattu tieto tallennetaan tuttuun Pcap-muotoon, jonka voi viedä protokollatason tarkkaan syyniin esimerkiksi Wireshark-työkaluun. Muut tulokset tiedostossa ovat CSV-muodossaComma-Separated Values Originally CSV was only about values that were separated by commas, but nowadays the separation mark can also be something else like a semicolon., josta ne on helppo viedä ulkopuolisiin työkaluihin. Tulokset voi viedä reaaliajassa talteen myös ulkopuoliseen tulosjärjestelmään, kuten Qosium Storageen, mikäli sellainen on mukana mittausasetelmassa.
Qosium-järjestelmä sisältää useita komponentteja, mutta käsin tehtävissä mittauksissa ei yleensä käytetä muita kuin Qosium Scopea ja tietenkin Qosium-järjestelmän mittapäitä, Qosium Probeja. Rajoitetussa ympäristössä voi Qosium Scopen sijaan käyttää komentorivillä toimivaa Qosium Scope Liteä.
Laajemmissa mittausasetelmissa voi joskus olla tarpeen käyttää myös erillistä tulosjärjestelmää, kuten Qosium Storagea, mutta sen hyödyntäminen on yleisempää automaattisessa valvonnassa.
Koska Qosium on passiivinen mittausjärjestelmä, on mitattavana usein jokin oikea palvelu/sovellusliikenne. Toisinaan mittauskampanjoissa voi olla tarpeen mitata keinotekoisia liikennevirtoja. Tällöin voidaan yhdistää passiivisen ja aktiivisen mittaustavan edut: luodaan keinotekoinen liikennevirta tarpeet täyttävällä aktiivityökalulla, mutta mitataan palvelunlaatu tarkasti Qosiumilla.
Voit mitata missä tahansa verkossa paikallisesti ilman vaatimusta Internet-yhteydestä.
Mittausasetelmista
Mittapäiden paikat antavat mittaukselle raamit. Palvelunlaadunmittaus kohdistuu aina kahden Proben väliseen verkkopolkuun. Myös yhdessä pisteessä voi mitata, mutta silloin tulosjoukko on huomattavasti rajatumpi.

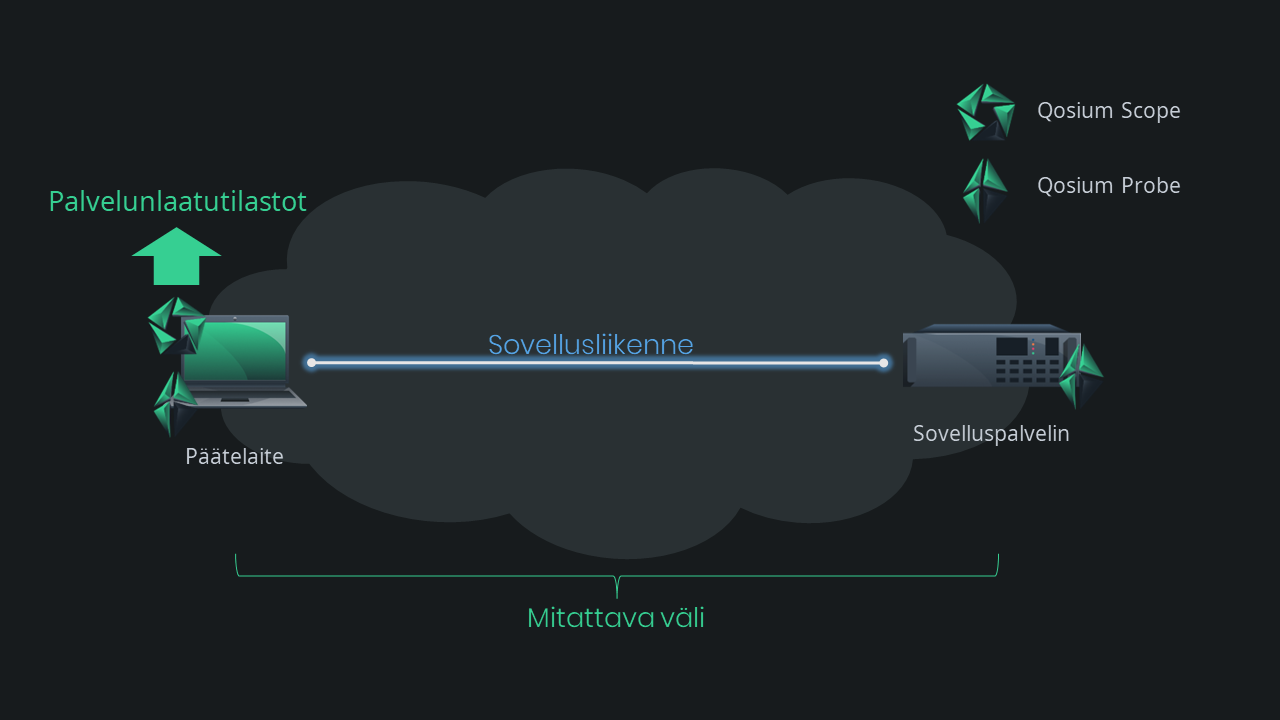

Yksinkertaisimmillaan palvelunlaadunmittaus voi olla esimerkiksi alla olevan kuvan mukainen. Mittapäät asennettu päätelaitteisiin, joten asetelma on päästä päähän -mittaus. Tämä antaa tarkat palvelunlaatutilastot, kuinka mitattava sovellusliikenne/verkkopalvelu kokee verkkopolun. Mitattavaksi voi valita kaiken liikenteen pisteiden välillä, kiinnostavan vuojoukon tai vaikka vain yksittäisen sovelluksen liikennevirran.
Qosium Probe hoitaa lähes kaiken mittaukseen liittyvän varsinaisen laskennan, joten sen on sijaittava paikassa, mitä kautta mitattava liikenne kulkee. Qosium Probea ajetaan yleensä järjestelmäpalveluna tausta-ajossa, joten se on käyttäjälle näkymätön. Mittauksen käyttäjälle näkyvä osa on tässä tapauksessa Qosium Scope, jolla käyttäjä ohjaa mittausta. Se voi sijaita samalla laitteella Proben kanssa tai muualla.

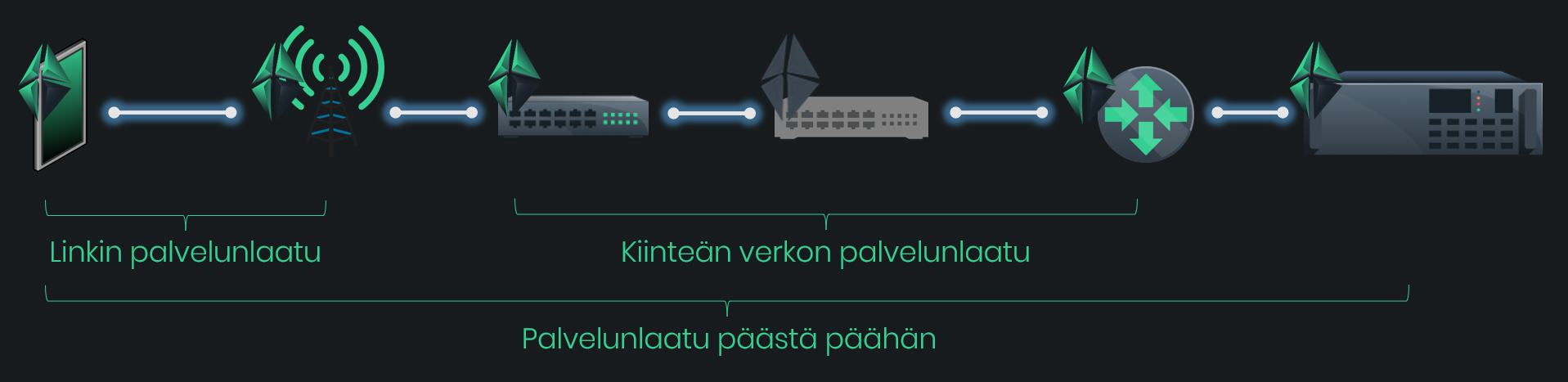

Mittausasetelma voi olla myös monimutkaisempi. Yhden mittauksen sijaan käynnissä voi olla useita yhtäaikaisia mittauksia eri puolilla verkkoa. Aina ei myöskään mitata päästä päähän, vaan joskus mittaus halutaan kohdistaa johonkin selvästi rajatumpaan osaan verkkoa, kuten vaikkapa pelkkään langattomaan osuuteen. Qosium Probe kykenee useaan yhtäaikaiseen mittaukseen, joten tarvitset vain yhden Proben per laite.
Mitattavalta liikenteeltä ei vaadita erillistä tukea, vaan se voi olla mitä tahansa IPv4-, IPv6- tai vaikka puhdasta Ethernet-liikennettä. Myöskään mitattavalta verkolta ei vaadita tukea, vaan verkkosolmujen väliset linkit voivat olla mitä tahansa langallisia tai langattomia.
Verkossa olevat mittapäät voidaan asettaa rekisteröitymään valitulle keskusmittapäälle, jolloin esimerkiksi Qosium Scope kertoo, mitä mittauspisteitä verkossa on tarjolla. Tämä on kätevä piirre, koska voit kytkeä listasta suoraan halutut mittauspisteet mukaan mittaukseen. Näet myös, jos verkossa on vakavia yhteysongelmia, kun joku tunnettu mittauspiste puuttuu listasta. Ehkä tärkein etu on, että mittauspisteet voidaan tunnistaa ja kytkeä muuttumattoman Qosium-tunnisteen avulla, eikä esimerkiksi päätelaitteen dynaaminen IP-osoite vaikeuta mittauksen pystytystä.
Qosium Proben voi asentaa lähes kaikkiin työpöytä- ja palvelinkoneisiin, keveisiin päätelaitteisiin, ja jopa moniin sulautettuihin järjestelmiin. Laajennamme yhteensopivuutta säännöllisesti ja tarpeen vaatiessa.
